晶粒長(cháng)大和再結晶退火后的組織

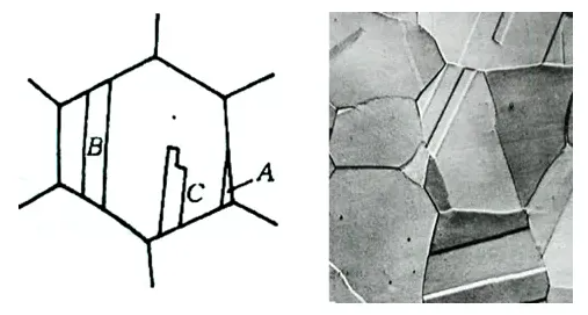

晶粒長(cháng)大 再結晶后,再繼續保溫或升溫,會(huì )使晶粒進(jìn)一步長(cháng)大。 1.正常晶粒長(cháng)大:表現為大多數晶粒幾乎同時(shí)逐漸均勻長(cháng)大。是靠晶界遷移,相互吞食而進(jìn)行的,它使界面能減小,是一個(gè)自發(fā)過(guò)程。 晶粒界面的不同曲率是造成晶界遷移的直接原因,實(shí)際上晶粒長(cháng)大時(shí),晶界總是向著(zhù)曲率中心的方向移動(dòng),并不斷平直化。 因此,晶粒長(cháng)大過(guò)程就是“大吞并小”和凹面變平的過(guò)程。在二維坐標中,晶界平直且?jiàn)A角為120℃的六邊形是一維晶粒的最終穩定形狀。 2.異常晶粒長(cháng)大:表現為少數晶粒突發(fā)性的不均勻長(cháng)大。是出現少數較大的晶粒優(yōu)先快速成長(cháng),逐步吞食掉其周?chē)拇罅啃【Я?,最后形成非常粗大的組織,使力學(xué)性能大大降低,稱(chēng)為二次再結晶。 發(fā)生異常晶粒長(cháng)大的基本條件:正常晶粒長(cháng)大過(guò)程被分散相微粒、織構或表面的熱蝕溝等所強烈阻礙。其驅動(dòng)力來(lái)自界面能的降低,而不是來(lái)自應變能。 再結晶退火后的組織 1再結晶退火后的晶粒大小 再結晶退火后的晶粒大小主要取決于預先變形度和退火溫度。通常,變形度越大,退火后的晶粒越細小,而退火溫度越高,則晶粒越粗大。 2再結晶織構 通常具有變形織構的金屬經(jīng)再結晶后的新晶粒若仍具有擇優(yōu)取向,稱(chēng)為再結晶織構。 再結晶織構形成機制: (1)定向生長(cháng)理論 (2)定向形核理論 3退火孿晶 某些面心立方金屬和合金如銅及銅合金、鎳及鎳合金和奧氏體不銹鋼等冷變形后經(jīng)再結晶退火后會(huì )出現退火孿晶,原因是因為這些金屬層錯能低,滿(mǎn)足孿晶生長(cháng)的能量條件。 面心立方的孿晶面為{111}。形成退火孿晶需在堆垛過(guò)程中發(fā)生層錯,即又正常的…ABCABC…改變?yōu)椤瑼BBACBACABABC…,其中與兩面為共格孿晶界面,其間的晶體則構成一退火孿晶帶。 退火孿晶的形成機制:一般認為退火孿晶是在晶粒生長(cháng)過(guò)程中形成的。形成退火孿晶必須滿(mǎn)足能量條件,層錯能低的晶體容易形成退火孿晶。
聲 明:文章內容來(lái)源于材料科學(xué)與工程技術(shù)。僅作分享,不代表本號立場(chǎng),如有侵權,請聯(lián)系小編刪除,謝謝!
